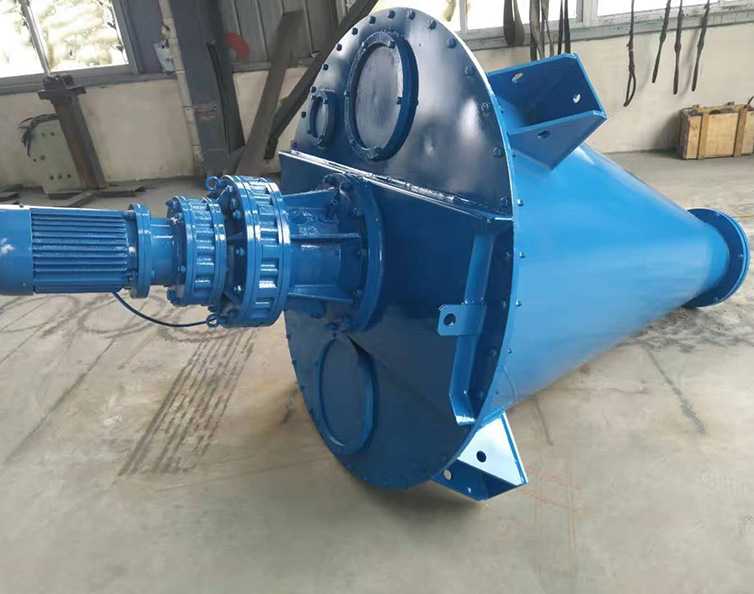

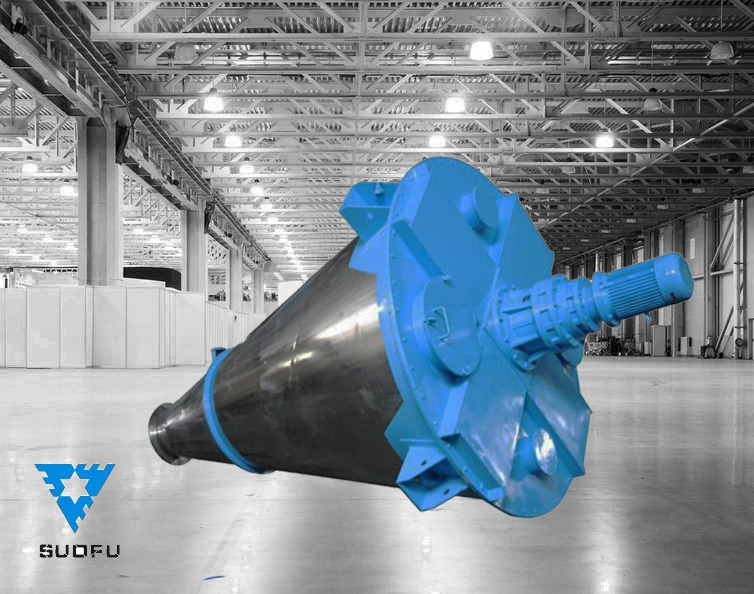

螺帶式錐形混合機
詳細介紹
● 前言
SCH型螺帶式錐形混合機是一種新穎高效小型的粉（粒）體混合設備。它適用于化工、農藥、染料、醫藥、飼料、化肥、冶金、礦山、食品、塑料、飼料添加劑等行業的粉粒體混合。也是小批量生產及配方條件試驗的理想機型。
● 結構

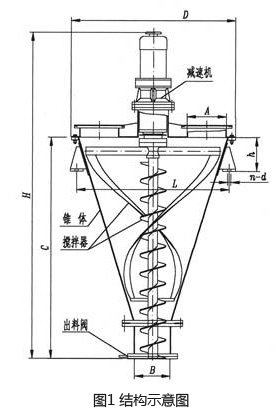

該機主要由減速機、錐體、攪拌器、出料閥等組成，如圖1所示。
● 工作原理
該機由擺線減速機直接驅動攪拌軸旋轉。攪拌軸由兩根與錐體吻合的螺帶及實心螺旋組成，旋轉時，螺帶將物料由下向上沿混合機錐體內壁盤旋提升。同時又由于螺帶呈錐狀，運轉時帶面上的各點線速度不同，物料在其作用下產生了不規則的對流、剪切、摻混、擴散等，形成全方位的三維運動。攪拌軸的中心是一實心面體螺旋，在運轉時將靠中心的物料提升，拋出。被拋出的物料一部分進入螺帶，而被螺帶拋出的物料又被吸收到實心面體螺旋的包絡體內而提升。如此不斷反復，使物料在極短時間內達到均勻混合。
● 特點
該機除減速機外機內無任何傳動機構，對物料不產生污染，因此特別適合對衛生要求高的粉料混合，同時也使該機總體結構緊湊，占地面積小，能耗低。操作、維修方便。
● 設備外形尺寸
| 規格參數 | SCH-10 | SCH-20 | SCH-55 | SCH-120 | SCH-200 | SCH-300 | SCH-500 |
|---|---|---|---|---|---|---|---|
| 支座中心距L | φ365 | φ445 | φ536 | φ655 | φ823 | φ932 | φ1062 |
| 支座孔徑n-d | 3-φ12 | 3-φ12 | 3-φ12 | 4-φ20 | 3-φ20 | 3-φ20 | 3-φ20 |
| 支座至筒蓋h | 52 | 52 | 130 | 130 | 210 | 210 | 210 |
| 進料口尺寸A | □130×200 | □160×160 | φ125 | φ145 | φ200 | φ240 | φ300 |
| 出料口尺寸B | φ120 | φ150 | φ150 | φ150 | φ225 | φ225 | φ225 |
| 筒體高度C | 365 | 445 |
790 |
1030 | 1125 | 1352 | 1565 |
| 外形尺寸 D×H | 425×953 | 505×1185 | 575×1400 | 740×1650 | 885×1825 | 1020×1920 | 1150×2200 |
注：用戶在設備訂貨時，本公司將根據用戶安裝場合的具體情況，提供設備詳細安裝尺寸。
● 技術參數
| 型號參數 | SCH-10 | SCH-20 | SCH-55 | SCH-120 | SCH-200 | SCH-300 | SCH-500 |
|---|---|---|---|---|---|---|---|
| 全容積(m3) | 0.01 | 0.02 | 0.055 | 0.12 | 0.2 | 0.3 | 0.5 |
| 裝填系數 | 0.5-0.7 | ||||||
| 功率(kW) | 0.37 | 0.37 | 1.1 | 1.5 | 3 | 3 | 4 |
| 工作條件 |
常溫、常壓、粉塵密封 |
||||||
| 物料細度(μm) | 40-350 | ||||||
| 混合時間 | 4-10 | ||||||
| 液體添加量 | ≤8% | ||||||
| 設備自重kg | 35 | 52 | 105 | 165 | 385 | 430 | 560 |
注：裝填系數及每批生產量以表觀密度ρ=0.8g/cm3計算
● 潤滑
1、擺線減速機按其說明書要求潤滑；
2、軸承座內的軸承采用二硫化鉬潤滑脂潤滑，在出廠時已加好油脂，用戶在設備正常使用一年后換一次，填充量為軸承腔的2/3，并定期檢查。
● 安裝及使用
1、設備應垂直安裝；
2、設備在使用時要先檢查電機的旋轉方向是否符合要求；
3、設備在運轉時，不允許人、頭伸入機內；
4、混料內不得有硬物進入機內；
5、本機允許滿載啟動和不停機出料；
6、加料高度不超過中心螺旋葉片的高度；
7、設備發生故障時，請專業人員處理。
● 訂貨須知
1、本設備材質分碳鋼和不銹鋼兩種，用戶在訂貨時請說明；
2、本說明書內容如有修改，恕不另行通知。
